Low Voltage 2-1
Low Voltage 2-2
Taping Specifications.
Multilayer



PART NBR DESIGNATION:
TEMP. CHARACTERISTIC
C(0.H) NPO
SL
SL
YP
(B) Y5E, Y5F, Y5P
YT
(D) Y5T
YU
(E) Y5U
YV
(F) Y5V
ZU
(E) Z5U
ZV
(F) Z5V
MC
MONO NPO
MY
MONO Y5V
MZ
MONO Z5U
MX
MONO X7R
BN
Y5P LOW DF
ZM
T3M (Y5T)
CAPACITANCE
0R5
0.5 pF
010
1 pF
120
12 pF
331
330 pF
472
4700 pF
472
.0047 uF
472
4.7 nF
103
10000 pF
103
.01 uF
103
10 nF
224
220000 pF
224
.22 uF
224
220 nF
CAP. TOLERANCE
A
กำ 0.1pF
B
กำ 0.15pF
C
กำ 0.25pF
D
กำ 0.5pF
F
กำ 1pF
G
กำ 2pF
J
กำ 5%
K
กำ 10%
M
กำ 20%
N
กำ 30%
Z
+ 80-20%
P
+ 100 - 0%
RATED VOLTAGE
1E
25V
1H
50V
2G
400V
2H
500V
3A
1KV
3D
2KV
3F
3KV
3G
4KV
3J
6KV(6.3KV)
3K
8KV
4A
10KV
4C
15KV
2BA
125VAC
2EA
250VAC
2GA
400VAC
LEAD SPACING
2
2.5 Mini
3
2.5 กำ 0.5
4
4.0 กำ 0.5
5
5.0 กำ 0.8
6
6.3 กำ 0.8
7
7.5 กำ 0.8
9
10.0 กำ 1.0
-
Axial Type
REMARKS
I
IN-KINK LEADS
O
OUT-KINK LEADS
Y
Y-KINK LEADS
S
PRECUT SHORT LEADS
P
EPOXY COATING
TB
TAPED IN AMMO PACKING
TR
TAPED IN REEL PACKING
N
RoHS COMPLIANT
XX
ADDITIONAL REMARKS
BASIC WORKS
  • Straight Leads
  • Bulk Packing
  • Lead Length 25mm min.
  • Phonolic Resin Coating
  • RoHS Compliant
SPECIFICATION:

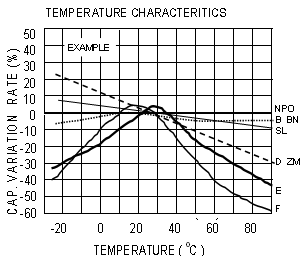

1. TEMPERATURE CHARACTERISTICS:
TEMP. RANGE
Y5 -25oC~ +85oC
Z5 +10oC ~ +85oC
TEMP. CHARACT
CO
SL(PPM / oC)
B
D
E
F
CAPACITANCE CHANGE RATE
NPO
P 350 ~ N 1000
กำ10%
+20%
- 30%
+20%
-55%
+30%
-80%

2. CAPACITANCE MEASURING CONDITIONS:
B / D / E / F 1KHz
20oC @1.0Vrms
NPO SL 1MHz

3. CAPACITANCE TOLERANCE:

J
กำ 5%
K
กำ 10%
M
กำ 20%
Z
+ 80 - 20%
A
กำ 0.1pF
B
กำ 0.15pF
C
กำ 0.25pF
D
กำ 0.5pF

4. INSULATING RESISTANCE (I.R.):

    10000M MIN AT 500V FOR 1 MINUTE.

5-1. DISSIPATION FACTOR (D.F.): 2.5% max. for B/D/E/F
5-2. Q VALUE: 1000 min. for NPO/SL ranging 30pF & onward.

                  or กู 400 + 20C (C = Cap.) for those under 30pF.

6. DIELECTRIC STRENGTH: Applying 1 ~ 5 seconds.
RATED VOLTAGE
500V
1KV ~ 2KV
3KV ~ 5KV
6KV ~ 15KV
FLASH TEST VOLTAGE
300%
200%
175%
150%
